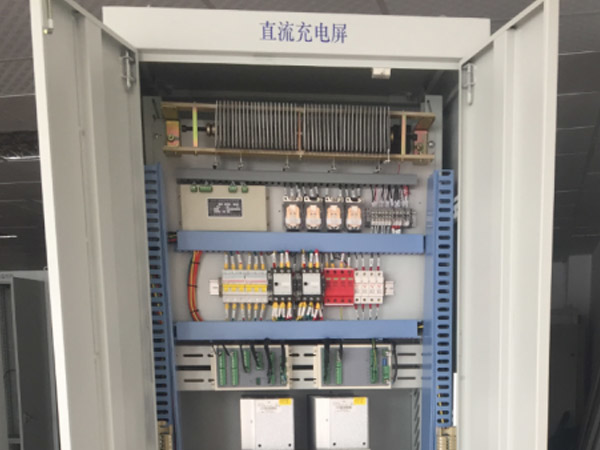

系統介紹

 直流電源控制系統是一種采用觸摸屏和程控器進行控制和顯示的一種智能控制系統,它采用動畫畫面方式將直流控制系統中整流、均浮充、逆變放電以及母線電流電壓,單體電池電壓,絕緣故障檢等數自動顯示出來,從而使人機對話環境良好,整個系統運行狀態一目了然。啟動時只要在觸摸上輕輕一按,整套系統就會自動運行。運行中若要覽一下該系統的工作狀態,只要按觸摸屏上的漢子導向,就可以直接看到系統的現況及全部運行數據,由于采用程控器控制,設備投入運行后,維護、維修的工作量甚微,一旦出現故摩報,報信息查詢將會給出正確圓滿的提示

系統功能

1、顯示功能:通過畫面轉換,在觸摸屏上乘用按,指示燈、文字,數據、儀表

方塊圖,狀態圖,曲線等多種形態顯示系統動態過程和靜態資料

2、屏幕入功能(選擇屏幕密碼等級)

1)切換顯示畫面2)調整背景光3)輸入觸點(0N/OF信號)4)設置數據5)修改參數

3、屏幕報警功能畫面和報警裝置同時報警在正常狀態下,由中央控制系統自動執行整個直流控制屏的監控,當中央控制系統發生故障時,將自動切換到手動狀態可擴展電池電壓測量,接地選線功能。

4,”四謠”控制功能備有RS-232、RS485、422接口

系統參數

輸入電壓:304V-456V(三相)

電網頻率:50Hz±10%

功率因素:≥0.95

效率:94%以上

輸出直流電壓:190V-300V或95V-150V

輸出直流電流:充電模塊數量×容量(5A/10A/20A)

輸出無級限流特性穩定電流度:≤±0.5%

穩壓精度:≤±0.5%

紋波系數:≤0.05%回縮電流≤20%額定電流,

可恢復輸入過、欠電壓可恢復

輸出欠壓:196V±2V,98V土2V

過電壓保護:325V±5V,162V士2V

相對溫度:≤90%(20±5℃)

絕綠電阻:≥10M2

可聞噪音:≤45DB

環境溫度:-5℃~+45℃

絕緣強度:輸出對地、輸入對低、翰入

對輸出施加2KVAC,1分鐘無

飛弧無閃絡
