在電力系統中，母聯保護裝置不算很陌生的微機保護裝置，使用比較廣泛。主要安裝在兩段母線之間的母聯開關柜上。常用到的保護功能一般多為三段式過流保護。其中母聯保護多帶有備自投功能，何為備自投？

一、備自投簡單介紹

   備自投是備用電源投入的簡稱。是一種保護裝置，其核心部分采用高性能的單片機，包括CPU模塊、電源模塊、繼電器模塊、人機對話模塊等。外表跟常規的微機保護差不多，但功能上是有卻別的。備自投裝置的使用，大大節約了人力，保證了供電的可靠性。

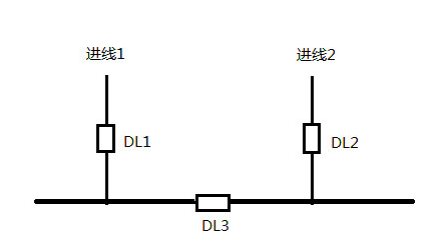

為了通俗易懂，舉例說明：

二、備自投分類

進線備自投

1）備自投方式1   （用于進線1合位、母聯合位、進線2分位情況，如進線1故障，則先跳進線1、再合進線2，帶自恢復）

2）備自投方式2   （用于進線1分位、母聯合位、進線2合位情況，如進線2故障，則先跳進線2、再合進線1，帶自恢復）

母聯備自投

3）備自投方式3   （用于進線1合位、母聯分位、進線2合位情況，如進線1故障，則先跳進線1、再合母聯，帶自恢復）

4）備自投方式4   （用于進線1合位、母聯分位、進線2合位情況，如進線2故障，則先跳進線2、再合母聯，帶自恢復）

三、備自投啟動條件

備自投裝置在啟動前需要達到充電條件，何為充電條件，即所檢測到的開關位置正確，檢測到的各個電壓正確，備自投控制字投入，備自投應壓板投入。當其中任何一點不滿足，充電不成功，備自投不能動作。當完成備自投動作或者外部有閉鎖信號時，此過程為備自投放電。

四、特殊備自投舉例介紹

現場調試過程中，大多數的項目備自投判據為電壓、電流為判據。不過也有一部分項目只以電壓作為判據。兩進線一母聯只是常規的備自投。但是也有不少情況是特殊的。舉例說明，以下為某一項目的備自投要求：

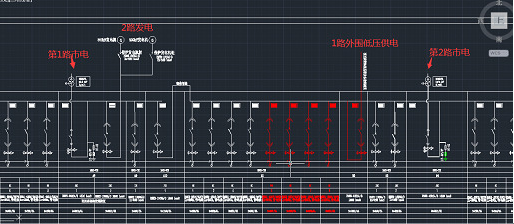

   該配電系統有5路電源（其中市電2路，發電2路，共青變壓器改備份站廂變1路）

1）正常工作狀態由其中1路市電供電，當該市電故障停電；啟動另一路市電供電，當2路市電都因故障停電，啟動2臺發電機并機提供電源，當市電和發電因故障停電，啟動共青變壓器改備份站廂變1路供電；

2）正常工作狀態由其中1路市電供電，當該市電故障停電；啟動另一路市電供電，如果故障的那一路市電恢復供電，需要切換到原來的那一路市電；

3）當2路市電都因故障停電，啟動2臺發電機并機提供電源，當其中1路市電恢復供電，需要切換到市電供電；

4）當市電和發電因故障停電，啟動共青變壓器改備份站廂變1路低壓供電，當其中1路市電恢復供電，需要切換到市電供電。

以上為備自投的簡單介紹，僅供學習參考。
