   本文主要介紹的是接線圖和原理圖有什么區別，我們以電氣的原理圖和接線圖來做詳細的解析。首先介紹的是電氣原理圖的種類及濕度電氣圖的方法，其次闡述了電氣接線圖的繪制要求等，最后介紹了電氣原理圖和接線圖區別是什么，具體的跟隨小編一起來了解一下。

   電氣原理圖是用來表明設備電氣的工作原理及各電器元件的作用，相互之間的關系的一種表示方式。運用電氣原理圖的方法和技巧，對于分析電氣線路，排除機床電路故障是十分有益的。電氣原理圖一般由主電路、控制電路、保護、配電電路等幾部分組成。

   電氣圖紙一般可分為兩大類，一類為電力電氣圖，它主要是表述電能的傳輸、分配和轉換，如電網電氣圖、電廠電氣控制圖等。另一類為電子電氣圖，它主要表述電子信息的傳遞、處理；如電視機電氣原理圖。

   電力電氣圖分一次回路圖、二次回路圖。一次回路圖表示一次電氣設備（主設備）連接順序。一次電氣設備主要包括發電機、變壓器、斷路器、電動機、電抗器、電力電纜、電力母線、輸電線等。

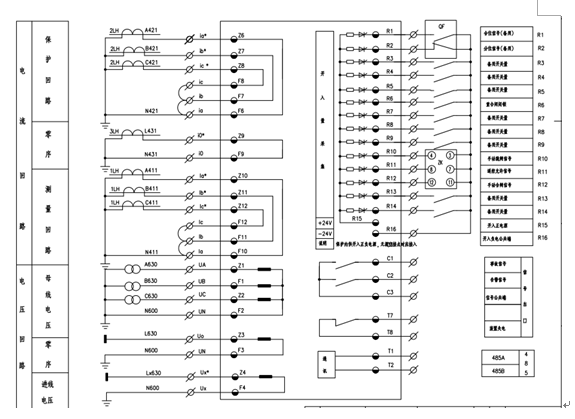

為對一次設備及其電路進行控制、測量、保護而設計安裝的各類電氣設備，如測量儀表、控制開關、繼電器、信號裝置、自動裝置等稱二次設備。表示二次設備之間連接順序的電氣圖稱二次回路圖。
